🚀 سرورهای HPE به دلیل ظرفیت پردازشی بالا، پشتیبانی از حجم زیاد رم و عملکرد قدرتمند، انتخابی محبوب در دیتاسنترها، سازمان‌ها و حتی شرکت های کوچک هستند. اما آیا از اهمییت چیدمان رم در سرورهای HPE مطلع هستید؟ می دانید که چیدمان نادرست رم می‌تواند عملکرد سرور شما را به شدت کاهش دهد؟

🎯 این مقاله شما را با تمام جزئیات چیدمان رم، از شناسایی اسلات‌ها تا سناریوهای مختلف نصب، آشنا می‌کند. اگر می‌خواهید سروری قدرتمند و بدون نقص داشته باشید، با ما همراه باشید! 🖥

💡 چرا چیدمان رم در سرورهای HPE حیاتی است؟

رم (RAM) در سرورها مانند حافظه موقت عمل می‌کند و داده‌ها را برای پردازش سریع توسط CPU ذخیره می‌کند. در سرورهای HPE، معمولا دو CPU داریم پس باید نحوه قرارگیری رم‌ها طوری باشد که رم ها به صورت توزیع شده و متناسب با CPU ها چیده شوند تا نهایت سرعت، پایداری و کارایی را داشته باشیم، مثلا اگر ۴ تا رم داریم هر ۴ رم در سمت یک CPU قرار نگرفته باشد.

✅ چیدمان صحیح رم باعث افزایش عملکرد 🚀، کاهش تأخیر ⬇️ و استفاده بهینه از منابع می‌شود.

❌ در مقابل، چیدمان نادرست می‌تواند منجر به افت عملکرد (Performance Drop) یا حتی عدم شناسایی رم‌ها توسط سرور شود.

✅ پیش‌نیازها: آماده‌سازی برای چیدمان رم در سرور HPE

قبل از شروع، مطمئن شوید که همه چیز برای پیکربندی صحیح آماده است. در ادامه، پیش‌نیازهای ضروری را بررسی می‌کنیم:

• 🔹 سرور HPE: مدل سرور (مثل ProLiant DL360 یا ML350) و نسل آن (Gen9، Gen10 یا Gen11) را مشخص کنید.
• ✅ ماژول‌های رم سازگار: رم‌ها باید با سرور شما از نظر نوع (DDR4 یا DDR5)، سرعت (مثل ۳۲۰۰MHz) و ظرفیت (مثل ۳۲GB) سازگار باشند.
• 🛠 ابزارهای ایمنی: دستکش لاتکس یا مچ‌بند آنتی‌استاتیک برای جلوگیری از آسیب ناشی از الکتریسیته ساکن بدن.
• 🔵 دفترچه راهنما یا مستندات سرور: برای بررسی نقشه اسلات‌ها و کانال‌های رم (قابل دانلود از سایت رسمی HPE).
• ⚠️ قطع کامل برق: سرور باید خاموش و از منبع تغذیه جدا باشد تا از آسیب به قطعات جلوگیری شود.
• 🔒 فریمور به‌روز: فریمور سرور و BIOS را به آخرین نسخه به‌روزرسانی کنید تا از سازگاری کامل با رم‌ها مطمئن شوید.

💡 نکته حرفه‌ای: قبل از خرید رم، مشخصات آن (مثل ECC، Registered یا Unbuffered) را با مستندات سرور تطبیق دهید تا از مشکلات سازگاری جلوگیری کنید.

🛠 مراحل چیدمان رم در سرورهای HPE

چیدمان رم در سرورهای HPE نیازمند درک مفاهیم کانال‌ها و اسلات‌ها است. هر CPU معمولاً ۴ کانال رم دارد و هر کانال شامل ۳ اسلات است. یعنی برای هر کدام از CPUهای سرور، ۱۲ اسلات خواهید داشت.

🛠 قدم ۱: شناسایی اسلات‌ها و کانال‌ها

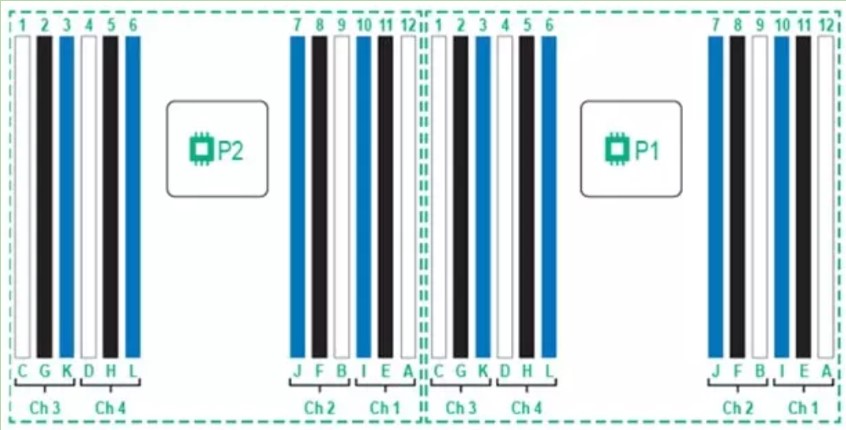

• 🔵 اسلات‌ها: اسلات‌ها با حروف (A-E-I-B-F-J و C-G-K-G-D-H-L) و اعداد (۱-۱۲) نام‌گذاری شده‌اند. این نام‌ها روی مادربورد یا در مستندات سرور مشخص هستند.
• 🚀 کانال‌ها: هر CPU دارای ۴ کانال است و هر کانال ۳ اسلات دارد: اسلات اول با رنگ‌های سفید، اسلات دوم با رنگ مشکی و اسلات سوم با رنگ آبی مشخص شده‌اند.
• ✅ مثال برای CPU اول:
  • A12: اسلات ۱، کانال ۱ (سفید)
  • B9: اسلات ۱، کانال ۲ (سفید)
  • C1: اسلات ۱، کانال ۳ (سفید)
  • D4: اسلات ۱، کانال ۴ (سفید)
• 🔹 برای CPU دوم: اسلات‌ها به‌صورت مشابه (A12، B9، C1، D4) اما برای CPU دوم تکرار می‌شوند.

⚠️ هشدار: قرار دادن رم در اسلات‌های نادرست ممکن است باعث شود سرور فقط بخشی از رم را شناسایی کند یا عملکرد کاهش یابد.

🛠 قدم ۲: انتخاب تعداد و ظرفیت رم

تعداد و ظرفیت رم‌ها تأثیر زیادی بر نحوه چیدمان دارد. در ادامه، سناریوهای مختلف را بررسی می‌کنیم:

• سناریو ۱: تعداد کم رم (۲ ماژول) 🔹

اگر فقط ۲ رم دارید (مثلاً ۲ ماژول ۳۲ گیگابایتی برای ۶۴ گیگابایت)، آن‌ها را در اسلات‌های سفید کانال ۱ هر CPU قرار دهید:
– CPU 1: A12 (کانال ۱، اسلات ۱)

• – CPU 2: A12 (کانال ۱، اسلات ۱)
• این چیدمان تعادل بین CPUها را حفظ می‌کند و عملکرد بهینه‌ای ارائه می‌دهد.

• سناریو ۲: تعداد متوسط رم (۴ ماژول) ✅

برای ۴ رم (مثلاً ۴ ماژول ۳۲ گیگابایتی برای ۱۲۸ گیگابایت)، رم‌ها را در اسلات های سفید کانال‌های ۱ و ۲ هر CPU قرار دهید:
– CPU 1: A12 (کانال ۱، اسلات ۱)، B9 (کانال ۲، اسلات ۱)

• – CPU 2: A12 (کانال ۱، اسلات ۱)، B9 (کانال ۲، اسلات ۱)
• این چیدمان کانال‌های بیشتری را فعال می‌کند و پهنای باند را افزایش می‌دهد.

• سناریو ۳: تعداد زیاد رم (۸ یا ۱۲ ماژول) 🚀

برای ۸ رم، تمام اسلات‌های سفید (کانال‌های ۱ تا ۴) هر CPU را پر کنید:
– CPU 1: A12، B9، C1، D4

• – CPU 2: A12، B9، C1، D4
• برای ۱۲ رم، اسلات‌های سفید و مشکی را پر کنید (کانال‌های ۱ تا ۴، اسلات‌های ۱ و ۲).

• سناریو ۴: پر کردن تمام اسلات‌ها (۲۴ ماژول) 🎯
  • اگر ۲۴ رم دارید، تمام اسلات‌ها (سفید، مشکی، آبی) را به‌صورت متوازن پر کنید. این چیدمان برای حداکثر ظرفیت مناسب است.

💡 نکته کلیدی: به‌جای استفاده از یک ماژول بزرگ (مثلاً ۱ ماژول ۶۴ گیگابایتی)، از دو ماژول کوچکتر (۲ ماژول ۳۲ گیگابایتی) استفاده کنید تا تعادل بین کانال‌ها حفظ شود و پرفورمنس بهتری داشته باشید.

• 🚀 ترتیب پر کردن اسلات‌ها: همیشه ابتدا اسلات‌های سفید (اسلات ۱ هر کانال)، سپس مشکی (اسلات ۲) و در نهایت آبی (اسلات ۳) را پر کنید.

🛠 قدم ۳: نصب فیزیکی رم

• 🔒 ایمنی در اولویت: سرور را خاموش کنید و از دستکش آنتی‌استاتیک یا مچ‌بند استفاده کنید تا از آسیب ناشی از الکتریسیته ساکن جلوگیری شود.
• 🛠 نصب رم:
  1. پایه‌های اسلات را باز کنید.
  2. ناچ (برجستگی) رم را با شکاف اسلات تنظیم کنید.
  3. با فشار یکنواخت از دو طرف، رم را در اسلات قرار دهید تا صدای کلیک بشنوید.
• ✅ بررسی نصب: مطمئن شوید رم کاملاً فیکس شده و پایه‌ها به‌درستی بسته شده‌اند.

⚠️ توجه: جهت ناچ رم برای CPU اول و دوم ممکن است متفاوت باشد. به جهت‌گیری اسلات‌ها دقت کنید تا رم را برعکس نصب نکنید.

🛠 قدم ۴: بررسی و تست عملکرد

• 🚀 روشن کردن سرور: سرور را روشن کنید و وارد BIOS یا رابط مدیریت HPE iLO شوید تا مقدار رم شناسایی‌شده را بررسی کنید.
• 🔵 رفع اشکال:
  • اگر مقدار رم کمتر از انتظار بود، چیدمان را بررسی کنید. ممکن است رم‌ها در اسلات‌های نادرست قرار گرفته باشند.
  • مطمئن شوید که رم‌ها به‌درستی در اسلات‌ها فیکس شده‌اند.
• ✅ تست عملکرد: از ابزارهایی مانند MemTest86 یا نرم‌افزارهای بنچمارک (مثل AIDA64) برای اطمینان از عملکرد صحیح رم استفاده کنید.

💡 نکته: اگر سرور رم را شناسایی نکرد، فریمور سرور را به‌روزرسانی کنید یا از سازگاری رم‌ها با سرور مطمئن شوید.

⚠️ نکات و هشدارهای مهم

برای اطمینان از چیدمان بهینه و جلوگیری از مشکلات، به نکات زیر توجه کنید:

• 🔒 توازن کانال‌ها: همیشه رم‌ها را به‌صورت متقارن بین CPUها و کانال‌ها توزیع کنید. مثلاً قرار دادن تمام رم‌ها در کانال‌های CPU اول باعث می‌شود CPU دوم به رم دسترسی نداشته باشد و عملکرد کاهش یابد. ❌
• ⚠️ سازگاری رم‌ها: از ترکیب رم‌هایی با سرعت، ظرفیت یا نوع متفاوت (مثلاً DDR4 و DDR5) خودداری کنید، زیرا می‌تواند باعث ناپایداری سیستم شود.
• 🛠 دمای رم: رم‌های با ظرفیت بالا گرمای بیشتری تولید می‌کنند. مطمئن شوید که فن‌ها و سیستم خنک‌کننده سرور به‌درستی کار می‌کنند.
• 🔻 اشتباهات رایج:
  • قرار دادن رم‌ها در اسلات‌های غیرمتوازن (مثلاً پر کردن فقط کانال ۱ و ۴ یک CPU).
  • نصب برعکس رم‌ها (عدم توجه به جهت ناچ).
  • عدم به‌روزرسانی فریمور قبل از نصب رم.
• 🔵 ویژگی NUMA: سرورهای HPE از NUMA (Non-Uniform Memory Access) پشتیبانی می‌کنند. این ویژگی رم‌های نزدیک‌تر به هر CPU را برای پردازش سریع‌تر اختصاص می‌دهد. چیدمان متوازن رم‌ها به NUMA کمک می‌کند تا عملکرد بهتری ارائه دهد.

⚠️ هشدار مهم: اگر تعداد رم‌ها کم است (مثلاً ۲ یا ۴ ماژول)، آن‌ها را به‌صورت تصادفی در اسلات‌ها قرار ندهید. حتماً از اسلات‌های سفید شروع کنید و تعادل را حفظ کنید.

🎉 نتیجه‌گیری: داشتن سروری قدرتمند با چیدمان حرفه‌ای رم!

با مطالعه این مقاله، حالا می‌دانید که چگونه رم‌های سرور HPE خود را به‌صورت بهینه پیکربندی کنید. 🎯 از شناسایی اسلات‌ها و کانال‌ها گرفته تا نصب فیزیکی و تست عملکرد، تمام مراحل و سناریوهای ممکن را بررسی کردیم. چیدمان صحیح رم نه‌تنها سرعت و پایداری سرور را افزایش می‌دهد 🚀، بلکه از هدررفتن منابع سخت‌افزاری جلوگیری می‌کند. 🏆
