💡🧐 اگر با سرورهای HPE کار می‌کنید، احتمالاً نام System Maintenance Switch به گوشتان خورده است. این مجموعه کلیدهای دوحالته روی مادربورد سرور، ابزاری قدرتمند برای مدیریت، ریست، و پیکربندی تنظیمات سرور هستند. از ریست iLO گرفته تا پاک‌سازی BIOS، این سوئیچ‌ها نقش کلیدی در بهینه‌سازی و بازیابی سرورهای HPE دارند. در این مقاله، به‌طور کامل و با جزئیات هر 12 کلید را بررسی میکنیم تا به شما کمک کنیم بهترین استفاده را از آن‌ها ببرید.
📌 پیش‌نیازهای کار با System Maintenance Switch
قبل از شروع، این موارد را آماده کنید:
- ✅ دسترسی فیزیکی به سرور HPE (مثل DL360 G7، DL380 Gen9).
- ✅ ابزارهایی مثل پیچ‌گوشتی برای باز کردن درب سرور.
- ✅ راهنمای خدمات (Service Manual) از سایت HPE (support.hpe.com).
- ✅ رعایت نکات ایمنی برق و سخت‌افزار.
⚙️ مراحل کار با System Maintenance Switch:
🌐 قدم 1: آشنایی با System Maintenance Switch

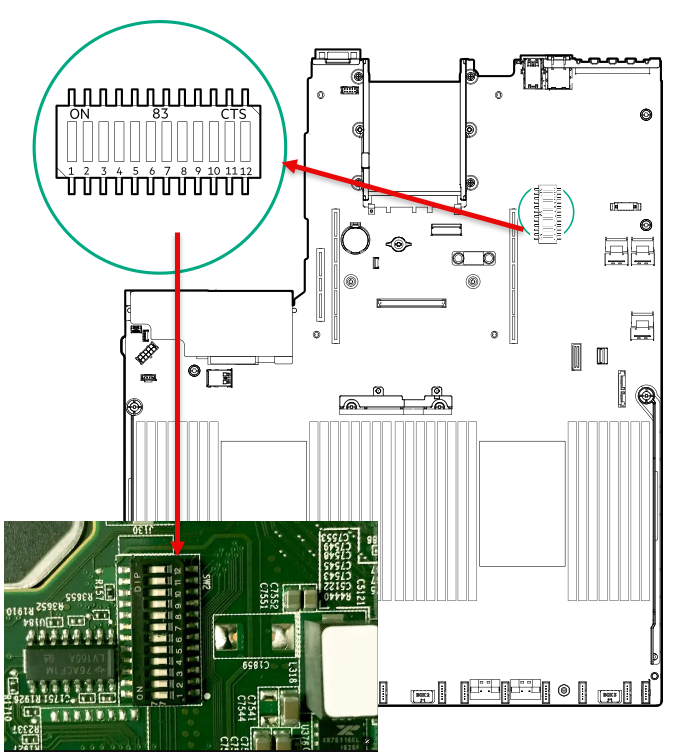

System Maintenance Switch (S1 تا S12) مجموعه‌ای از کلیدهای دوحالته روی مادربورد سرورهای HPE است که برای پیکربندی و مدیریت سیستم طراحی شده‌اند. این سوئیچ‌ها معمولاً در نزدیکی چیپ iLO یا بخش مرکزی مادربورد قرار دارند و وضعیت پیش‌فرض آن‌ها OFF است. در ادامه، عملکرد هر کلید را با جزئیات بررسی میکنیم.
🔧 قدم 2: بررسی عملکرد هر کلید
بر اساس مستندات HPE و منابع انگلیسی (مانند HPE ProLiant Servers Troubleshooting Guide)، عملکرد کلیدها به شرح زیر است:
🚀 کلید S1: مدیریت امنیت iLO
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد:
- OFF = امنیت iLO فعال است (نیاز به رمز عبور).
- ON = امنیت iLO غیرفعال است (دسترسی بدون رمز).
- 🛠 کاربرد: برای ریست دسترسی iLO در صورت فراموشی رمز، S1 را به ON تغییر دهید، وارد BIOS شوید (F9)، تنظیمات را اعمال کنید و سپس به OFF بازگردانید.
🔵 کلید S2: قفل پیکربندی
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد:
- OFF = پیکربندی سیستم قابل تغییر است.
- ON = پیکربندی سیستم قفل می‌شود (تغییرات در BIOS غیرممکن می‌شود).
- 🛠 کاربرد: برای جلوگیری از تغییرات ناخواسته در BIOS، S2 را به ON ببرید.
🔵 کلید S5: مدیریت رمز BIOS
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد:
- OFF = رمز ورود BIOS فعال است.
- ON = رمز ورود BIOS غیرفعال می‌شود (پاک‌سازی رمز).
- 🛠 کاربرد: برای بازیابی دسترسی به BIOS در صورت فراموشی رمز، S5 را به ON تغییر دهید و سرور را ری‌استارت کنید.
🔵 کلید S6: ریست به تنظیمات کارخانه
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد:
- OFF = بدون تغییر.
- ON = NVRAM و CMOS پاک شده و تنظیمات به حالت کارخانه بازمی‌گردد.
- 🛠 مراحل:
- سرور را خاموش کنید و کابل برق را جدا کنید.
- S6 را به ON ببرید و سرور را روشن کنید.
- منتظر پیام زیر باشید:
Maintenance switch detected in the ON position.
-
- S6 را به OFF بازگردانید و سرور را روشن کنید.
📌 کلید S7: تغییر حالت بوت
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد:
- OFF = بوت در حالت UEFI (پیش‌فرض Gen9 به بعد).
- ON = بوت در حالت Legacy.
- 🛠 توجه: فعال‌سازی Legacy ممکن است کنترلر HPE Dynamic Smart Array را غیرفعال کند (فقط در Gen9 به بعد).
📌 سایر کلید ها مثل کلید: S3 و S4 و کلیدهای: S8 تا S12: رزرو
- 🛠 وضعیت پیش‌فرض: OFF
- 🛠 عملکرد: رزرو شده (بدون کاربرد فعلی).
قدم 3: کاربردهای پیشرفته ⚙️🔧
- 🛠 بازیابی ROM پشتیبان: برای انتقال داده‌ها از Redundant ROM، S1، S5، و S6 را به ON ببرید، سرور را روشن کنید (بوق ممتد شنیده می‌شود)، و پس از اتمام، سوئیچ‌ها را به OFF بازگردانید.
- 🛠 رفع خطای POST: برخی سوئیچ‌ها (مثل S6) برای نادیده گرفتن خطاها در بوت استفاده می‌شوند.
⚠️ نکات و هشدارها
- قبل از تغییر سوئیچ‌ها، برق سرور را قطع کنید و از راهنمای مدل خاص استفاده کنید.
- فقط با ابزار غیرهادی (مثل پلاستیک) سوئیچ‌ها را تنظیم کنید.
- تغییر سوئیچ اشتباه ممکن است به مادربورد آسیب بزند؛ شماره پین را تأیید کنید.
- اگر نتیجه نگرفتید، از پشتیبانی HPE یا ابزارهایی مثل Intelligent Provisioning (F10) کمک بگیرید.
- بدون دانش کافی، از دستکاری خودداری کنید.
🏆 نتیجه‌گیری
System Maintenance Switch ابزاری ضروری برای مدیریت و بازیابی سرورهای HPE است که با شناخت کامل 12 کلید آن، می‌توانید کنترل بیشتری بر سیستم داشته باشید. این سوئیچ‌ها به شما کمک می‌کنند تا بدون نیاز به تعویض سخت‌افزار، مشکلات iLO و BIOS را حل کنید.
